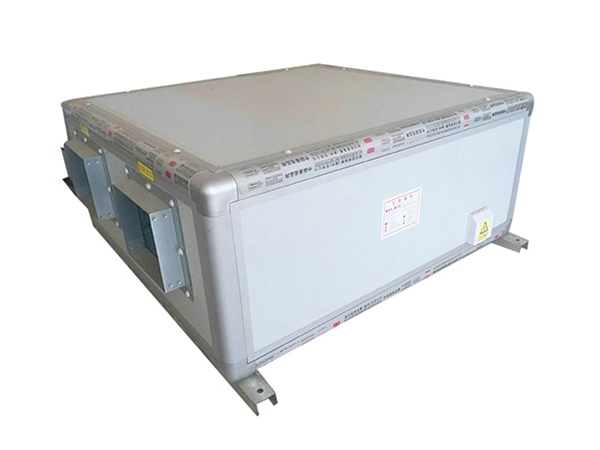

新風換氣機
      新風換氣機是根據在密閉的室內一側送風另一側引風，則在室內會形成“新風流動場”的原理進行設計研製的。它依靠機械送風、引風，強迫在係統內形成新風流動場。是一種時刻保持室內空氣潔淨清新的新型環保電器。這種獨立的室內空氣置換、淨化循環係統，能在排除室內的汙染空氣的同時，輸入自然新鮮空氣，將輸入室內的新風先經過濾、殺菌、加熱、增氧等多項處理。
中文名：新風換氣機
外文名：Fresh air ventilator
性    質：通風裝置
特    點：節能

工作原理：
      能量回收新風換氣機是一種節能型空調通風裝置，分為全熱回收型（全熱交換器）和顯熱回收型（顯熱交換器），其核心功能是利用室內、外空氣的溫差和濕差,通過能量回收機芯良好的換能特性，在雙向置換通風的同時，產生能量交換，使新風有效獲取排風中的焓值（全熱型）或溫度（顯熱型），從而大大節約了新風預處理的能耗，達到節能換氣的目的，其節能效果非常顯著。
      經過多年的技術研發和發展，成功研製出第三代能量回收新風換氣機，其機芯采用新技術成果—能量回收模塊WASSI-III，WASSI-III的性能使第三代能量回收新風換氣機在各項技術指標上均超越了以往的機型，成為市場上具競爭力的新風換氣機產品。
換熱效率更高：采用能量回收模塊WASSI-III，使整機換熱效率提高了5%-10%。
      外形尺寸更小：整體降幅達20%左右，節省安裝位置。
      性能更穩定：在長期連續運行工況下，能保持換熱效率等多項指標的穩定。
      機型更多樣：風量100m3/h-100000m3/h，充分滿足不同用戶的需要。
      維護更方便：隻需定期清洗過濾器，而能量回收模塊無需清潔，使維護工作變得更簡單。
      光觸媒消毒淨化（可選）：引進美國Wasun成熟的光觸媒消毒技術，對細菌、病毒等殺滅率高達99.9%。
      DDC樓宇自控與過濾器壓差報警（可選）：實現遠程監控和自動提醒清洗(更換)過濾器。

      智能控製器（可選）：原裝進口控製單元，在線檢測用戶預設工作條件，實現智能化運行。

電機功率：
      1、可提供電壓：220/380V；頻率：50/60Hz；電機轉速可按用戶要求分為單速、雙 速、三速；輸出功率，可按用戶提供設計風量300-3000m³/h。
      2、與誘導風機及新風換氣機配套使用。
      3、電機采用“NSK”軸承低噪音滾動軸承，設計壽命萬小時。
      4、轉軸經調質並鍍鎳合金，機殼采用鋼板拉伸並經防鏽電鍍鋅處理。

      5、電機效率高、噪音低、振動小。

基本信息

      1、實施方案
      實施方案是：依靠機械送風、引風，強迫在係統內形成新風流動場。即用中惠XQ-6A型機將室外新風送入室內，用中惠XQ-6B型機或中惠XL-係列多孔對流機將室內混濁空氣排出室外。該產品係統是一種時刻保持室內空氣潔淨清新的新型環保電器。這種獨立的室內空氣置換、淨化循環係統，在排除室內汙染空氣的同時，輸入100%自然新鮮空氣，並將輸入室內的新風先經過濾、殺菌（jun1）、加熱、增氧等多項處理後再送入室內。
      2、新風換氣機的設計原則
      原則一：確定新風路徑，新風從空氣較潔淨區域進入，由汙濁處排出。一般汙濁空氣從浴室、衛生間及廚房排出，而新鮮空氣則從起居室、臥室等區域送入。條件許可盡量遵循下進上出的空氣流動原理，及新鮮空氣從較低的位置送入室內（離地不低於800mm），室內廢氣從較高位置排出。新風進出風口盡量不在一個平麵上，對立麵為較佳。
      原則二：確定住房內較小排風量以滿足人們日常工作、休息時所需的新鮮空氣量。按通風規範，每人每小時必須保證30立方米， 或每小時換氣一次，兩者取大值。
      3.新風換氣機的功效
      新風換氣機是一種新型的通風排氣設備，新風換氣機把室內汙濁的空氣排放出去的同時也將室外的新鮮空氣輸入室內，新風換氣機與其他空氣淨化設備不同，新風換氣機屬於開放式的循環係統，可以為室內提供新鮮的經過過濾的室外空氣，有了足夠的新風量，人們在室內也可以呼吸到高品質的，新鮮的，幹淨的空氣，這些空氣富含新鮮氧氣，有利於人體健康。
      新風係統在現代社會中，是對高品質生活的一種追求，是有效的空氣汙染解決方案，相信在不久的將來，新風換氣機將步入千家萬戶。
選用要點：
      1. 新風換氣機為房間用帶有熱回收裝置的小型換氣設備。選用主要控製參數為風量、靜壓損失、出口全壓、輸入功率、有效換氣率、交換效率、噪聲等。
      2. 新風換氣機性能應滿足表1的要求，裝置名義風量對應的熱交換效率值不低於表2的要求。
      3. 一般來講，新風溫度約-10℃左右時，排風側可能出現結霜，可在裝置前設空氣預熱器。
      4. 裝置的選用還應滿足其他標準、規範的相關要求。

安裝要點:
      1. 訂貨時應注明新風換氣機的配套件品種及數量，包括：風管、彎頭、接口件、密封件和插頭等。
      2. 可在新風換氣機附近設置帶接地的插座或開關，開關位置應考慮操作方便；按需要可選用聯動開關、延時開關或人體感應開關。

      3. 新風換氣機的形狀、材質和色彩應適應室內裝修要求。

執行標準：
      GB/T21087-2007 《空氣-空氣能量回收裝置》

      GB50189-2005 《公共建築節能設計標準》

      GB50365-2005 《空調通風係統運行管理規範》

標準圖集：
      06K301-1《空氣-空氣能量回收裝置選用與安裝》（新風換氣機部分）
      一、新風換氣機的基本結構：新風換氣機主要由熱交換係統、動力係統、過濾係統、控製係統、降噪係統及箱體組成。
      1、熱交換係統
      無論在國內或是國外，在新風換氣機上采用的熱交換器有靜止和旋轉兩種形式其中轉輪式熱交換器也屬於旋轉式類型。從正常使用和維護角度出發，靜止式優於旋轉式，但大於2×10000m3/h的大型機來說，一般隻能靠轉輪式熱交換器才能實現，因此可以說靜止式和旋轉式各有優缺點。
      為了易於布置設備內的氣流通道，以縮小整機體積，新風換氣機采用了叉流、靜止板式熱交換器。亦即：冷熱氣體的運動方向相互垂直，其氣流屬於湍流邊界層內的對流換熱性質。
因此充分的熱交換可以達到較高的節能效果。
      2、動力係統
      新風換氣機動力部分采用的是降噪音風機。將經過過濾、淨化和熱交換處理後的室外新鮮空氣強製性送入室內，同時把經過過濾，淨化和熱交換處理後的室內有害氣體強製性排出室外。
      3、過濾係統
      新風換氣機的過濾係統分為初效、中效、亞高效和高效四種過濾器。換氣機在兩個進風口處分別設置空氣過濾器，可有效過濾空氣中的灰塵粒子、纖維等雜質，有效地阻止室外空氣中的塵埃等雜質進入室內達到淨化的目的，並確保主機的熱交換部件被汙物附著而影響設備性能。
      4、控製係統
      ①新風換氣機選用可靠的電器組件，以安全可靠長壽名運行實現不同風量的控製。
      ②根據不同的使用環境選配不同的控製方式。
      ③可實現自動、定時、預置。
      5、降噪係統
      新風換氣機主機外殼內側粘貼聚乙烯發泡材料，鈑金件結合處有長效密封材料，可有效的降低整機的噪音。
      6、外殼
      新風換氣機外殼采用櫃架結構，分別采用冷板噴塑、不鏽鋼板等不同材質，亦可根據用戶實際需求選擇不同材質加工。
      二、新風換氣機的功能：
      1、過濾淨化空氣，保證室內的空氣品質。
      2、保證室內的冷熱負荷（溫度）基本不受新風的影響。
      三、新風換氣機的特點
      1、雙向換氣
      通過室內外雙向換氣，進排風等量置換，控製了室溫變化，從而保證清新空氣源源不斷。
      2、過濾處理
      配置不同過濾材料，新風過濾處理，可有效淨化空氣。符合建築法規要求。配裝不同的過濾器可有效阻止灰塵和有害氣體等汙染物進入室內。
      3、節能
      內置靜止熱交換器，熱交換效率大於70%，冷熱負荷（室溫）不受新風影響，大幅度降低新風理所需能量，實現節能。
      4、應用簡便
      多種機型，適合從15平方米到1100平方米的建築單元，一體化結構，內置熱交換器、雙風機、過濾器，隻需接通電源和風口（道）即可使用，不但簡化設計，而且適應各種改造工程。
      5、安全可靠
      低噪聲風機和內部降噪處理，防止了對現場的幹擾，整機除風機外無運動部件，幾乎無需維護，可確保長期穩定可靠工作，一勞永逸。
      6、低費用效益高
      替代新風處理設備，不必單設操作間，可減少設備投資和建築麵積，利用熱回收技術節能降耗，大幅度降低運行費用，節約新風處理能耗30%以上，無冷熱源供應，一體化結構減少維護工作量，節能人工費。
起源：
      “新風換氣機”出現於近幾年的空調通風市場上，由於其概括了該設備具有的熱量回收、供應新風同時排除汙風的特點，迎合了消費者對節能與空氣品質的需求，因此這一叫法基本得到了市場以及業內人士的認同，並得到了越來越多廣泛的應用。
實質
      新風換氣機是空氣熱回收裝置，按空氣熱交換器的種類可分為板式、板翅式、轉輪式、熱管式等幾種，按回收熱量的性質分為顯熱回收器與全熱回收器。目前市場上的新風換氣機一般指板翅式的空氣顯熱回收裝置。轉輪式全熱回收裝置也有產品，但由於價格較高，應用還較少。板式（板翅式）的全熱回收裝置國外早有產品，但價格較高，國內據說已有廠家正在研製。
優勢

      良好的通風是稀釋室內各種汙染物、提高室內空氣品質的有效途徑，新風換氣機在供給新風的同時置換出等量的室內汙濁空氣，而通常的風機盤管加新風空調係統中，新風係統單獨設置分別送入房間，多餘的空氣靠房間正壓排除，在有些封閉嚴密的建築中，可能產生新風量不足的現象，從這一方麵，在空調係統中采用新風換氣機代替新風機組供應新風是有優勢的，目前也有很多這樣應用的工程實例。

解析：
      經曆了2003年全球爆發的SARS疫情後，人們對建築、空調係統的安全性進行了深層的反思，更加清醒的意識到“加強室內通風換氣比消毒更重要”目前，健康、節能、簡捷、可靠的新風係統和新風設備已經成為建築、空調設計和使用者普遍關注的焦點，新風換氣機正是應上述要求而誕生。 WHAT－什麽是新風換氣機？
      新風換氣機是一種新型的通風換氣設備，它采用雙向換氣，把室外新鮮空氣（新風）送入室內的同時，也把室內汙濁空氣（舊風）排向室外。送入室內的新風經空氣過濾器過濾，保障了室內空氣的潔淨。由於冬季和夏季室內外存在較大溫差，為了不因雙向換氣而造成室內溫度有較大的波動，新風換氣機內設置了空氣熱交換器，令舊風和新風交換溫度，達到既通風換氣又維持室內溫度基本穩定的效果。
      新風換氣機采用全送新風、全排舊風的工作方式不會發生交叉汙染。新風換氣機選用了低噪聲風機，機內還進行了消聲處理，保障了室內的安靜。
      在保證室內空間擁有足夠的新鮮空氣的前提下，使用新風換氣機，會大大降低空調或采暖的能量消耗，所以它既是一種環保產品又是一種節能產品。
      新風換氣機與換氣扇或排風扇的區別：換氣扇或排風扇隻能把有限的室外空氣引入室內，而不能對新舊空氣進行熱交換。在這種情況下，夏天和冬天使用換氣扇或排風扇，就會給空調降溫或室內采暖帶來不堪承擔的負荷；換氣扇或排風扇的噪音較大，不可能在臥室（特別是兒童房、老人房）裝換氣扇；換氣扇或排風扇沒有空氣過濾裝置，會造成室內灰塵或可吸入顆粒物汙染程度加劇。
      新風換氣機不僅可以向室內源源不斷地補充新鮮空氣，還克服了上述換氣扇或排風扇的三種不足。
      新風換氣機與空調的區別：空調的作用是調節室內溫度，隻能使室內外空氣進行很有限的交換，基本上屬於封閉式循環係統，不能滿足IAQ（室內空氣品質）對新風量的要求。
      新風換氣機與空氣淨化器的區別：空氣淨化器是封閉循環式裝置，隻能降低室內空氣中的某些有害物質含量，不能降低二氧化碳濃度也不能補充氧氣，也不能滿足IAQ（室內空氣品質）對新風量的要求。
      新風換氣機屬於開放式循環係統，可以為室內提供足夠的新風量，保障人們在室內呼吸到新鮮、幹淨的空氣。與此同時，新風換氣機還通過新舊風的置換，降低了室內空氣中各種有害物質的含量，在很大程度上也產生了淨化空氣的效果。
      WHY－為什麽要采用新風換氣機
      建築、裝修、家具、裝飾和辦公設備釋放的有害物質是引起室內汙染的重要原因。加上夏季和冬季人們更多地依賴空調降溫和室內采暖，室內通風狀況差，室內有害氣體得不到釋放和置換，有害氣體不斷地積累，濃度不斷的增高，導致室內空氣質量惡化，使人感到困倦、乏力、胸悶、容易患病、工作效率下降，這就是世界衛生組織定名的“病態建築綜合症”也就是俗稱的“空調病”這些困境的根源是新風量不足。使用新風換氣機更換室內空氣，保持室內空氣清新，可以解決這些問題。因此，新風換氣機也是一種“保健”產品。以下十種情況呼喚新風換氣機的早日普及：
      1、新裝修的房屋內,化學氣體侵害我們的身體,我們不得不天天開窗關窗；
      2、甚至在居住若幹年後,有毒有害氣體仍然困擾著我們的生活；
      3、房間內灰塵大,蚊蟲叮咬,噪音等影響我們的休息及學習；
      4、開窗後雨水、灰塵、小偷、小孩會讓人們擔心；
      5、水蒸氣積聚,衣物及貴重物品容易發黴受潮；
      6、房間內的香煙,廚房裏的油煙,衛生間的異味；
      7、房型產生的不通風如陰暗,無南北項開窗；
      8、在空調密閉的房間內,疲倦,頭疼,臉紅,瞌睡,俗稱“空調病”
      9、SARS及其他空氣傳播疾病對人們健康意識的衝擊；

      10、相關法規如室內汙染控製規範,小型中央空調新風量要求等的出台及強製實施；

技術參數：
      新風換氣機主要技術參數：
      ①單向換氣量：它決定著換氣量的大小或換氣次數，常用單位：m3/h。
      ②機組餘壓：其大小決定著送風的距離或克服阻力的能力，常用單位：Pa。
      ③噪聲：常用單位：dB(A)。
      ④功率：決定著耗電量的大小，單位：W或kW。
      ⑤換熱效率：反應機組熱能回收的比例或效率，單位：% 。

      ⑥結構參數：即外形尺寸及安裝/配合尺寸，它要受安裝條件的限製。

注意事項：
      新風換氣機選型時要首先確定房間所需新風量，應根據房間空間大小及室內人員數量綜合考慮。根據我國2003年起實施的《室內空氣質量標準》，住宅和辦公場所的室內空氣新風量應達到每人每小時30立方米。如果按一家3口計算，新風量需要達到將近每小時100立方米。根據上表推薦數據分別按“每人所需新風量”和“房間新風換氣次數”計算出新風量數值，取二者中較大值，做為新風換氣機設備選型依據。對於特殊行業，如醫院(手術室、特護病房)、實驗室、工業車間，該行業相關規範條例確定所需新風量。
含量計算：
      房間新風含量計算的三大注意要點
      《公共建築節能設計標準》GB50189-2005 對新風量的設計要求，在條款3.0.2中作出規定，具體來說，介於10-30m3/(hop)之間，即每人第小時有30m3的新風量。對於室內新風的控製可以通過使用新風係統進行操作，新風量的測定主要是借助GB/T18883-2002 引用標準來看，標準編製部門的意見是采用推薦標準 《公共場所室內新風量測定方法》 GB/T18204.18 的檢測方法，但是在使用GB/T18204.18過程中需要注意幾個方麵的問題，以此保證測定結果的準確性。
      首先，對於示蹤氣體的選擇，我們認為選取二氧化碳是合適的，理由是二氧化碳是參與人體新陳代謝的物質，在人體呼出的氣體中，二氧化碳占了4%-5%，同時，也是大多數使用的基本方法。執行GB/T18204.18 的方法，選擇二氧化碳作為室內空氣新鮮度的指標，以質量平衡原理計算新風量。其基礎理論是使檢測空間二氧化碳的濃度控製在0.1%，保證每人每小時有30m3的新鮮空氣，同時選用一氧化碳為示蹤氣體也是比較好的選擇。
      其次，關於新風量的計算方法，標準GB/T18883 給出了平均法和回歸方程法，運用盒子模式，還可以采用差分法、穩態法等進行計算。在工程檢測實踐中，按照標準，采用非線性回歸法是較好的選擇，能夠準確地測定出係統的新風值。
      第三，檢測使用的氣體濃度測定儀應有足夠的靈敏度，一般來說，應達到準確 0.01mg/m3的要求。
