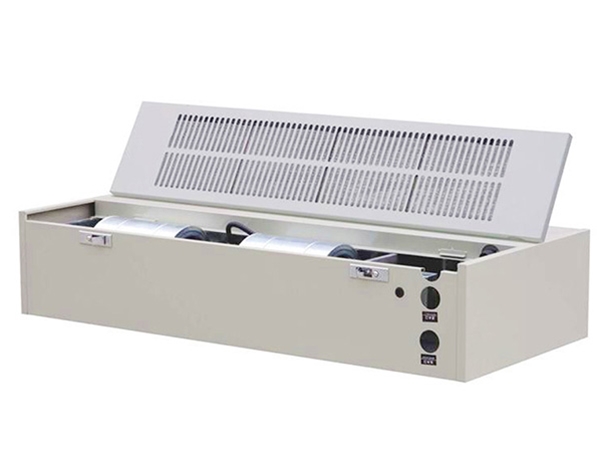

臥式明裝風機盤管機組
      臥式明裝風機盤管機組主要由風機、熱交換器（盤管）、凝水盤、殼體及控製器組成，它適用於集中式空調係統。設計優良、品種齊全、性能優，用途廣泛，通常用於要求噪聲小，溫度調節靈活的各種賓館、公寓、飯店、醫院、商業大樓等。
 中文名：臥式明裝風機盤管機組
適用範圍：集中式空調係統
特    點：設計優良、品種齊全
組    成：風機、熱交換器

產品特點
      1.體積小，占地少，布置方便。尺寸緊湊，平衡性好，安裝快。結構對稱，線條明快，折邊挺括，外形美觀。
      2.采用意大利AMS流水線生產的高傳熱效率的湍流鋁肋片鋼管換熱器，效率高。
      3.風機有三種速度可調，並采用了電容電機，使風機用電省、節能效果好。
      4.采用無需補給潤滑油的高精密軸承馬達和特選吸音保溫材料，運轉平穩、噪聲低、壽命長。

選用要點
      1. 機組選用主要控製參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。
      2. 風機盤管機組送風量約為250~2500m/h，出口靜壓小於100Pa（出口靜壓大於30Pa為高靜壓型）。
      3. 選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定：
      1） 當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷；
      2） 當新風焓值大於或小於房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷；
      3） 當新風的含濕量低於房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按幹工況配置；
      4） 當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。
      4. 在選用機組時，應考慮實際性能與額定值的偏差，並注意以下特點：
      1） 機組額定供冷量一般為在空氣焓降值等於15.9kJ/kg 條件下的測試值；
      2） 單盤管機組額定供熱量一般為額定供冷量的1.5 倍；
      3） 額定值各項參數均為風機在高轉速下的值，設計時一般宜按產品樣本的中檔風速下的數值選用。若產品未提供不同風速下的額定值數據，可參照表3進行換算。

      表3 風量換算係數

額定值類別	高風速	中風速	低風速
風量	1	0.75	0.50

      6. 對於雙管製水係統（適用於隻按季節或隻按空調區域進行供熱或供冷轉換的空調係統）的風機盤管機組，隻配置一組盤管，冬夏供熱/ 供冷兼用機型。對於四管製水係統（適用於供熱/ 供冷頻繁轉換的空調係統） 的風機盤管機組，應配置加熱和冷卻兩組盤管的組合式機型。
      7. 對低溫、蓄冷空調係統，應選用大溫差機組。
      8. 目前，風機盤管機組有下列控製類型：
      1） 帶三速選擇開關，可冬、夏轉換，通過室溫控製器連動水路電動閥，實施自動控製；
      2） 帶三速選擇開關，可冬、夏轉換，通過室溫控製器連動風機開停，實施半自動控製；
      3） 僅帶三速選擇開關，實施手動控製。
      4） 風機無級調速控製。
      根據有關節能標準的要求，應采用電動溫控閥和三檔風速結合的控製方式。
      9. 選用產品時，應注意噪聲、凝露以及配用電機質量三個問題。這是目前抽檢中，存在質量問題較多的項目。
      10. 國內外風機盤管機組標記方法不同，設計選型需注意和區別。

安裝要點
      1. 機組供水入口處，應裝設過濾器。在衝洗冷媒水係統幹管時，汙水不準通過盤管。盤管接管的高點應設排氣裝置，低點應設泄水裝置。
      2. 風機盤管機組的冷凝水排出管必須有一定的坡度，應保證滴水盤中不積水。
      3. 風機盤管機組的安裝可參見建築標準設計圖集01K403《風機盤管安裝》。

執行標準
      產品標準
      GB/T19232-2003《風機盤管機組》
      工程標準
      GB50243-2002《通風與空調工程施工質量驗收規範》

      01K403《風機盤管安裝》
